| ・測定機械として必要な高剛性フレームに、NC工作機械による高精度機械加工を施し、高速化に対応しながら高精度な測定が可能な構造としました。 | |
| ・第１、第２ステージの変位差と反力差からヤング率を演算し表示しますので、測定材の反り（曲がり）の影響がありません。 | |
| ・ヤング率は最大５段階区分され、マーキング装置は高速化に対応した非接触スプレー方式を採用しています。 |
| ・測定結果は、市販の表計算ソフトで使用可能なCSVファイルで保存できますので、データ管理が簡単です。 | |
| ・第1ステージはプルーフローダーとして使用することも可能です。 | |

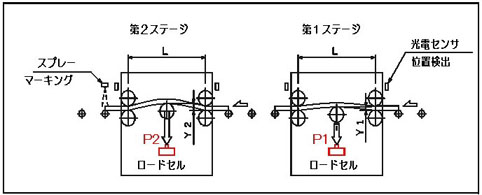

| グレーディングシステム構成図 | |
|  | |
| グレーディングシステム仕様 | |
| 機械設置スペース | 6300mm×1200mm |
| 測定ピッチ | 20mm以下 |
| 材料送り速度 | GP-60 | 60m/min |
| GP-90 | 90m/min |
| GP-120 | 120m/min |
| 測定材料 | 厚さ | 20mm〜50mm |
| 幅 | 90mm〜290mm |
| 長さ | 1900mm〜6100mm |
| 反力測定用ロードセル | 1000kg×2 |
| 測定方法 | 第１ステージ、第２ステージで変位量を変えて測定 |
| 等級区分 | ５段階 ヤング率をPCモニター画面上に表示 |
| マーキング装置 | 非接触式スプレー式（４色まで） |
| 制御方式 | パソコン |
| データ管理 | パソコン プリンタ出力可能 |
| 本仕様は予告無しに変更する場合がありますのでご了承ください。 |
|
